TIpOS DE MEMORIAS RAM

ROM - RAM - CACHÉ y Memoria Virtual
Memoria ROM o Convencional (Read Only Memory)

Es una memoria solamente de lectura es totalmente inalterable sin esta memoria la maquina no arrancaría.

La memoria principal es la convencional que va de 0 a 640 KB. Cuando la máquina arranca comienza a trabajar el disco y realiza un testeo, para lo cual necesita memoria, esta memoria es la convencional (ROM) y está dentro del mother (en el BIOS). Apenas arranca utiliza 300 Kb, sigue testeando y llega a más o menos 540 Kb donde se planta. A medida de que comenzaron a haber soft con más necesidad de memoria apareció la llamada memoria expandida que iba de 640 Kb a 1024 Kb. Una vez que se utilizaba toda la memoria convencional se utilizaba la expandida que utiliza la memoria RAM. A medida que pasa el tiempo los 1024 Kb eran escasos y se creo la memoria extendida que va de 1024 Kb a infinito que es la memoria RAM pura.

Los valores de memoria podemos observarlos en el setup de la máquina.

Los bancos pueden ser tres o cuatro y tienen una marca el mother donde se debe colocar la primera memoria. Obviamente si en el primero tenemos una de 64 Mg y otra en el segundo decimos que tenemos 128 mg. La computadora funciona mejor con una sola de 128Mg. Esto es solo para las DIMM, las SIMM se instalan de a pares

La memoria es como un peine con chip soldados en su superficie y depende del número de dientes y del banco al cual este conectado, el nombre con la cual se denomina:



SIPP
Es un circuito o modulo el  que se integran varios chips de memoria RAM tiene 30 pines.

MICRODIMM

Poseen 72 pines al frente y 72 en la parte posterior, 144 en total son mas pequeños que los módulos DIMM.

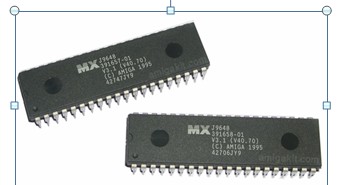

MEMORIA DIP



Memoria DIM





Es otro tipo de encapsulado a diferencia del SIMM aparece en con un formato de 168 conectores, de unos 13 cm de longitud, los cuales pueden manejar 64 bits.









Memoria SIMM



Consta de una pequeña placa de circuito impreso con varios chips de memoria integrados. Los SIMM están diseñados de modo que se puedan insertar fácilmente en la placa base de la computadora, y generalmente se utilizan para aumentar la cantidad de memoria RAM. Se fabrican con diferentes capacidades (4Mb, 8Mb, 16Mb, etc.) y con diferentes velocidades de acceso.









MEMORIA SO-DIM





Consiste en una versión compacta del módulo DIMM convencional, contando con 144 contactos y con un tamaño, de aproximadamente de la mitad de un SIMM. Se utiliza mucho en computadores portátiles.



Existen dos tipos de memoria RAM: la SRAM o RAM estática; y la DRAM o RAM dinámica.







RAM estática o SRAM







El almacenamiento en RAM estática se basa en circuitos lógicos denominados flip-flop, que retienen la información almacenada en ellos mientras haya energía suficiente para hacer funcionar el dispositivo (ya sean segundos, minutos, horas, o aún días). También es más cara, por lo que se reserva generalmente para su uso en la memoria de acceso aleatorio (caché).

RAM dinámica o DRAM

Las RAM dinámicas almacenan la información en circuitos integrados que contienen condensadores, que pueden estar cargados o descargados. Como éstos pierden su carga en el transcurso del tiempo, se debe incluir los circuitos necesarios para "refrescar" los chips de RAM cada pocos milisegundos, para impedir la pérdida de su información. Algunas memorias dinámicas tienen la lógica del refresco en la propia pastilla, dando así gran capacidad y facilidad de conexión a los circuitos.





Tipos de RAM estática







SRAM


Static Rendón Access Memory – Memoria estática de acceso aleatorio Es un tipo de memoria más rápida y confiable que la DRAM. El término estática se debe a que necesita ser refrescada menos veces que la DRAM. Tienen un tiempo de acceso del orden de 10 a 30 nanosegundos. Un bit de RAM estática se construye con un circuito flip-flop que permite que la corriente fluya de un lado a otro basándose en cual de los dos transistores es activado. Estas memorias no precisan no precisan de los complejos circuitos de refrescamiento como sucede con las RAMs dinámicas, pero usan mucha más energía y espacio. La misma es usada como memoria caché





Sync SRAM


Synchronous Static Rendón Access Memory –Es también un tipo de memoria caché. La RAM sincronizada a ráfagas ofrece datos de modo sincronizado con lo que no hay retraso en los ciclos de lectura a ráfagas, con tiempo 2-1-1-1 ciclos de reloj. Estos módulos están en desuso porque su precio es realmente elevado y sus prestaciones frente a la PB SRAM no son buenas por lo que se fabrican en pocas cantidades.

PB SRAM



Pipeline Burst Static Rendón Access Memory – Es un tipo de memoria estática pero que funciona a ráfagas mediante el uso de registros de entrada y salida, lo que permite solapar los accesos de lectura a memoria. Es usada como caché al igual que la SRAM, y la más rápida de la actualidad con soporte para buses de 75 MHz ó superiores. Su velocidad de acceso suele ser de 4 a 8 nanosegundos.

Tipos de RAM dinámica

DRAM



Dynamic Rendón Access Memory – Memoria dinámica de acceso aleatorio. Usada en PC como el 386 su velocidad de refrescamiento típica es de 80 ó 70 nanosegundos. Físicamente aparece en forma de DIMMs o de SIMM. Opera de la siguiente manera, las posiciones de memoria están organizadas en filas y columnas. Cuando accedemos a la memoria empezamos especificando la fila, después la columna y por último decimos si deseamos escribir o leer en esa posición.













FPM

Fas Page Memory - Memoria en modo paginado. También es llamada FPM RAM, FPM DRAM ó DRAM puesto que evoluciona directamente de ella es algo más rápida ya que su velocidad es de 70 ó 60 nanosegundos. Físicamente aparece como SIMM de 30 ó 72 contactos.  Usada en sistemas con velocidades de bus de 66 MHz, generalmente equipos con procesadores Pentium de 100 a 200 MHz y en algunos 486.





EDO RAM

Extended Data Output Rendón Access Memory – Memoria de acceso aleatorio extendida de salida de datos. Evoluciona de la Fas Page Memory mejorando el rendimiento en un 10% aproximadamente. Con un refrescamiento de 70, 60 ó 50 nanosegundos. Se instala sobre todo en SIMM de 72 contactos, aunque también se puede encontrar en forma de DIMMs de 168 contactos.




SDRAM



Synchronous Dynamic Rendón Access Memory – Memoria de acceso aleatoria sincronizado. Es casi un 20 % más rápida que le EDO RAM. La SDRAM entrelaza dos o más matrices de memoria interna de tal forma que mientras se está accediendo a una matriz, la siguiente se está preparando para el acceso, es capaz de sincronizar todas las señales de entrada y salida con la velocidad del reloj de sistema.







PC100 o SDRAM de 100 MHz





Teóricamente es un tipo de memoria SDRAM que cumple unas estrictas normas referentes a la calidad de los chips y diseño de los circuitos impresos establecidos por Intel para el correcto funcionamiento de la memoria, o sea para que realmente funcionen a esos 100 MHz Es usada en los AMD K6-2, Pentium II a 350 MHz y micros aún más modernos.



BEDO RAM

Burst Extended Data Output Memory Rendón Access – Es una evolución de la EDO RAM la cual compite con la SDRAM. Lee los datos en ráfagas, lo que significa que una vez que se accede a un dato de una posición determinada de memoria se leen los tres siguientes datos en un solo ciclo de reloj por cada uno de ellos, reduciendo los tiempos de espera del procesador En la actualidad es soportada por los chipsets VIA 580VP, 590VP y 680VP.



ESDRAM

Enancad SDRAM – Para superar algunos de los problemas de latencia inherentes con los módulos de memoria DRAM estándar, varios fabricantes han incluido una cantidad pequeña de SRAM directamente en el chip, eficazmente creando un caché en el chip. Existe actualmente un chipset que soporta este tipo de memoria, un chipset de socket 7.Una de las desventajas de estas memorias es que su valor es 4 veces mayor al de la memoria DRAM.

SLDRAM

Sysnclink DRAM - La SLDRAM es una DRAM fruto de un desarrollo conjunto y, en cuanto a la velocidad, puede representar la competencia más cercana de Rambus. La SLDRAM es una extensión más rápida y mejorada de la arquitectura SDRAM que amplía el actual diseño de 4 bancos a 16 bancos.









RDRAM



La tecnología RDRAM de Rambus ofrece un diseño de interface chip a chip de sistema que permite un paso de datos hasta 10 veces más rápido que la DRAM estándar, a través de un bus simplificado. Se la encuentra en módulos RIMM los que conforman el estándar de formato DIMM pero sus pines no son compatibles.  Por motivos comerciales se la denomina PC600, PC700 y PC800 siendo sus capacidades de transferencia las siguientes:

Rambus PC600: 2x2 bytes/ciclo x 300 MHz = 1,20 Gb/s

Rambus PC700: 2x2 bytes/ciclo x 356 MHz = 1,42 Gb/s

Rambus PC800: 2x2 bytes/ciclo x 400 MHz = 1,60 Gb/s


DRAM  Dinamice Rendón Access Memory) es un tipo de memoria dinámica de acceso aleatorio que se usa principalmente en los módulos de memoria RAM y en otros dispositivos, como memoria principal del sistema. Se denomina dinámica, ya que para mantener almacenado un dato, se requiere revisar el mismo y recargarlo, cada cierto período, en un ciclo de actualización.



¿QUE ES LA MEMORIA ROM?

La memoria ROM, (read-only memory) o memoria de sólo lectura, es la memoria que se utiliza para almacenar los programas que ponen en marcha el ordenador y realizan los diagnósticos. La mayoría de los ordenadores tienen una cantidad pequeña de memoria ROM (algunos miles de bytes).

Las memorias ROM pueden ser clasificadas, según su capacidad de variar su contenido, en:

ROM


Ubicada en la BIOS, los datos de esta memoria no se pueden modificar, se utiliza para guardar especificaciones de fábrica.

MEMORIA PROM
Solo se puede modificar una vez, a través de un dispositivo especial.

MEMORIA EPROM
Una vez programada solo se puede borrar solo mediante una exposición a la luz ultravioleta.

MEORIA EEPROM
Puedes ser leída un numero limitada de veces, puedes ser programada, borrada y regrabable entre 100.000 y un millón de veces.
